防污涂层基本要求
★什么是污垢？
亲水性污渍（包含在水中）、指纹和油脂等污垢
被分子间力吸附？ （它在分子间力的作用下被吸附）
难以粘附在低能量表面上。
如果用高表面张力纤维擦拭，它会被拉到高表面张力的一侧，擦拭也很容易。
（*氟分子间力弱）
①拒油性 → 与防污性能成正比。拒油接触角50°是最低线。
②粘合性（表面硬度） → 没有被纸巾划伤的水平 = 铅笔硬度5H
硬涂层=铅笔硬度8 - 9 H.
③耐久性（耐磨性） → 至少需要400摩擦耐久性。
如果可能的话超过10000次
④外观 → 不破坏材料的质地。即使它变质，也不会影响外观。
⑤固化性 → 在室温下固化。
•常规的防水/防油 → 铅笔硬度限制在约4H
•为了获得粘合性和硬度，必须具有完全不同的分子结构。
出现了粘合反应型涂层剂
•全氟烷基+偶合功能 Rf-Si-（O-R）3
•使用新开发的底漆涂层剂
①可以实现具有耐磨擦的高附着力涂层。
②在室温下固化20-48小时。 （空气中的水分成为催化剂）
③玻璃，金属，玻璃钢，PET，PC，PVC，PMMA，聚酯，人造大理石等，可用于任何材料。
④由于它是膜厚度为10-20nm的透明薄膜，因此不会损坏材料的质地和光学性能。
⑤恶化时不会显得破旧。

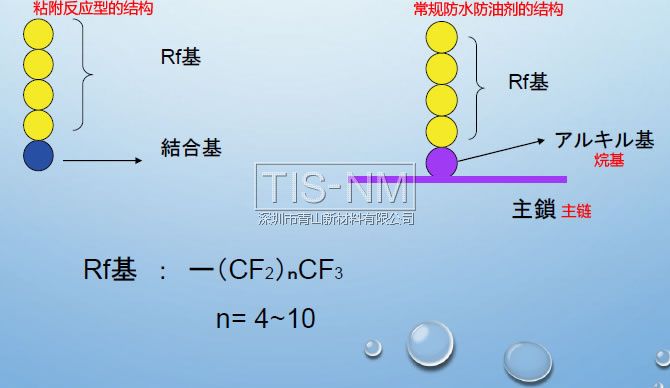

防污涂层剂(粘合反应型防水防油剂)的结构

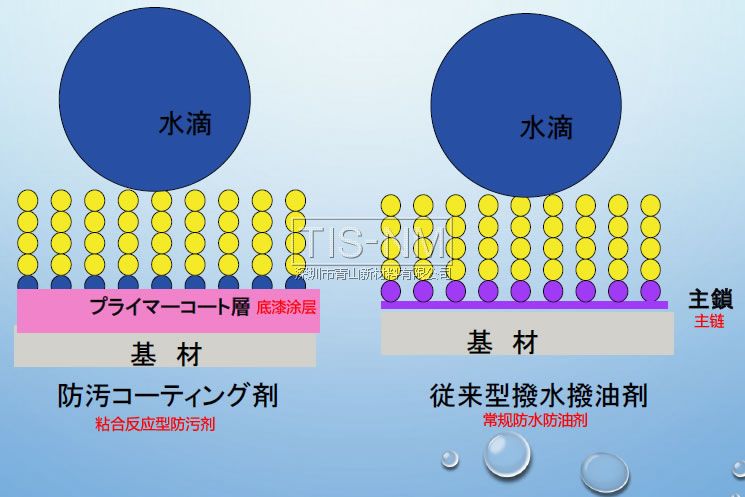

固化后的结构
耐摩擦性能——常温干燥48小时
材料 | 初始值 | 400次往返摩擦后 | ||
| 防油性* | 防污性** | 防油性* | 防污性** | |
| PVC | 82° | ○ | 50° | ○ |
| PET | 83° | ○ | 67° | ○ |
| 丙烯酸树脂 | 81° | ○ | 35° | △ |
| FRP | 74° | ○ | 49° | ○ |
| 人造大理石 | 77° | ○ | 30° | △ |
| SUS 304镜面 | 69° | ○ | 59° | ○ |
| 玻璃（直接涂布） | 68° | ○ | 60° | ○ |
耐摩擦性能——加热干燥的情况
材料 | 干燥条件 | 初始值 | 400次往返摩擦后 | ||
| 防油性* | 防污性** | 防油性* | 防污性** | ||
| PVC | 60℃60分 | 82° | ○ | 50° | ○ |
| PET | 60℃60分 | 83° | ○ | 67° | ○ |
| 丙烯酸树脂 | 60℃60分 | 81° | ○ | 35° | △ |
| FRP | |||||
| 人造大理石 | |||||
| SUS 304镜面 | 80℃15分 | 69° | ○ | 59° | ○ |
| 玻璃（直接涂布） | 80℃15分 | 68° | ○ | 60° | ○ |
防污涂料实例
*眼镜镜片（镜片制造商加工）
镜片材质：聚碳酸酯
预处理：二氧化硅基涂料（用作抗反射层）
涂布方法：浸渍
*眼镜主体（框架+镜片店加工）
预处理：超声波清洗后用底漆处理
使用方法：用薄纸擦拭
*手机防污涂料
效果：手机上带有皮脂和指纹
提高防粘连性和可移除性。
使用方法：用纸巾擦拭。
*光电传感器镜头部件上的防污涂层
部分涂布
*自动水龙头红外传感器防止光接收部分污染
耐刮擦性和擦拭耐受性很重要。
使用方法用纸巾擦拭。
*珠宝防污涂层
涂布方法：浸渍

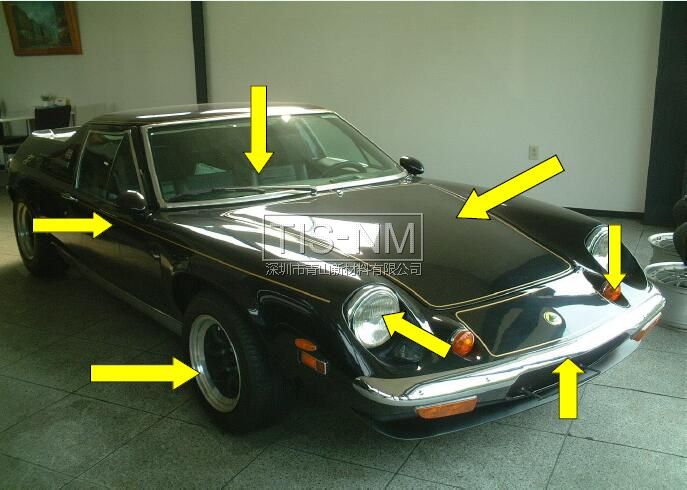

防污涂层实例(汽车相关)
*汽车玻璃的防水涂层
与硅系防水剂的差别点：玻璃上难以附着油膜。
*汽车车身上的防水涂层剂
耐用性更好

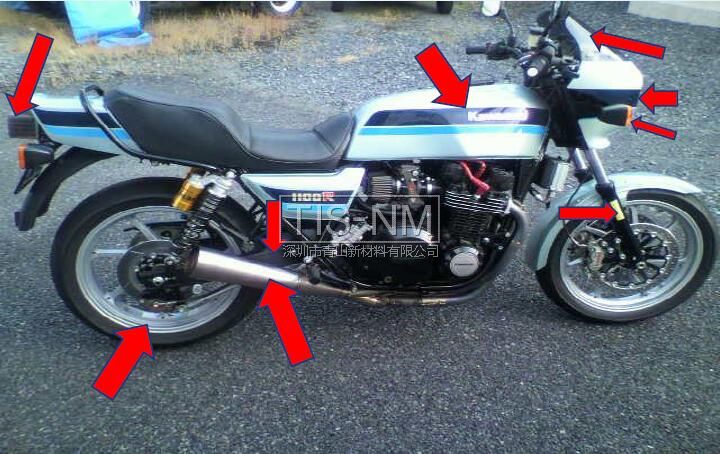

防污涂料实例（两轮相关）
*自行车的前哨涂层
前哨涂层可以使运动更平稳。
*汽车车身上的防水涂层剂
实现耐久性和耐热性（200℃）。
