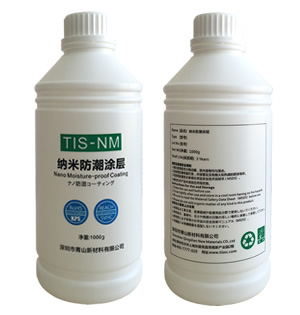

图1.青山新材TIS-NM纳米防水防潮涂层 电路板三防纳米涂层涂料 含UV指示剂 可用UV365波长紫外灯检测涂覆完整性 适用于: 电路板防雨水、防溅水、防意外落水 电子产品防潮湿、防霉变 PCBA防汗水、耐盐雾腐蚀 超疏水疏油 | 纳米涂层特性 性状:透明 ———————————— 气味:芳香型 ———————————— 闪点:无 ———————————— 环保性能:ROHS、REACH认证、卤素检测认证 ———————————— 相对密度:1.3-1.6 ———————————— 表干时间:室温 3-5 sec ———————————— 全干时间:室温 2-5 min ———————————— 熔点/凝固点:110-120℃ ———————————— 厚度:0.1-2μm(肉眼不可见) ———————————— 使用温度范围: -60℃-130℃ ———————————— 水溶解度: 不溶于水 ———————————— 分解温度: 400℃ |
一、青山新材纳米涂层概述
纳米涂层是一种无色透明超薄速干型的纳米涂料,是低气味的防潮防湿防盐雾腐蚀新型液态纳米材料。根据所应用产品类型和品质要求的不同,推荐使用不同浓度的青山新材纳米涂层涂料。
该产品作用于电子数码产品电子元器件、PCBA板、精密马达、轴承、精密仪器等领域,广泛应用于普通消费电子产品、蓝牙运动耳机、智能手表手环、智能仪器仪表、智能家居、VR/AR设备、智能医疗检测设备、智能云台、锂电池控制板等设备电路板上。
二、纳米涂层防水基本原理
纳米涂层是一种厚度约为人类头发直径千分之一的透明薄膜纳米涂料。纳米涂层低凸的表面可以吸附周围的气体分子,形成一层稳定的薄膜气垫,避免了PCB表面及元器件管脚金属材料与水分子的直接接触。在PCB表面形成极细微的网状膜层,有效降低线路板及电子元器件表面能,使沉积在PCB表面的水滴接触角趋于更大值,PCB表面呈现出较强的超疏水性能。

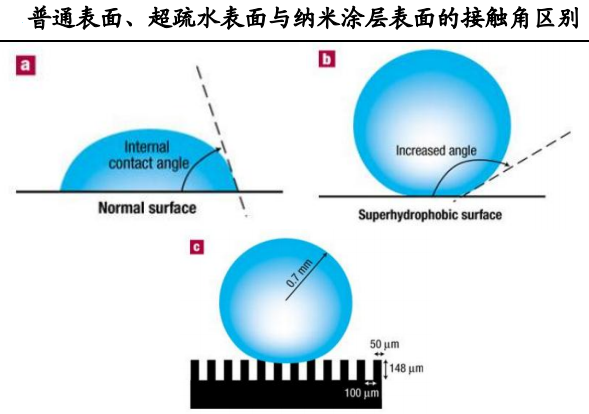

图2.普通表面、超疏水表面与纳米涂层表面的水滴接触角区别
由于纳米涂料膜层表面的孔径又远小于水分子,使其无法自然渗入,因此形成了类似于荷叶托住水珠的防水效果,即通常所说的超疏水荷叶效应,关于纳米涂层的防水疏水原理可参阅:
※ 1、什么是纳米涂层?
※ 2、低表面能超疏水涂层理论模型及原理。
图3.荷叶效应

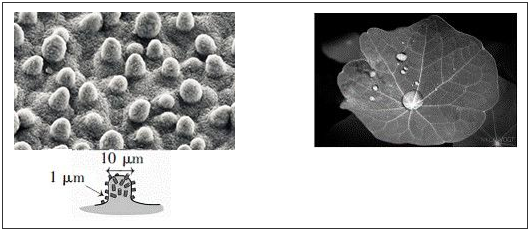

图4.荷叶表面的微观结构及超疏水效果
三、TIS-NM纳米涂层的超疏水性能
当TIS-NM纳米涂层涂覆于PCBA上时表现出极佳的超疏水性能,以两块同样的PCB板做滴水测试,水滴的接触角呈现截然不同的状态,如下图:普通PCB表面与TIS-NM纳米涂层PCB表面水滴接触角对比。

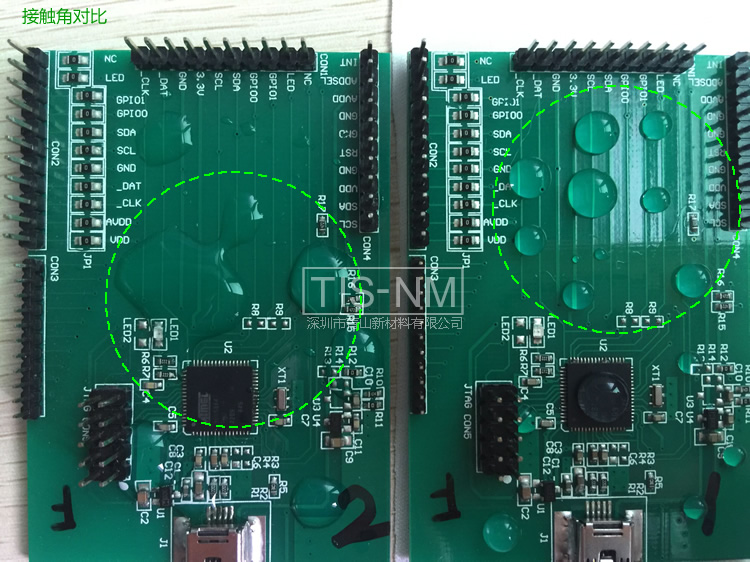

图5.TIS-NM纳米涂层表面水滴接触角对比

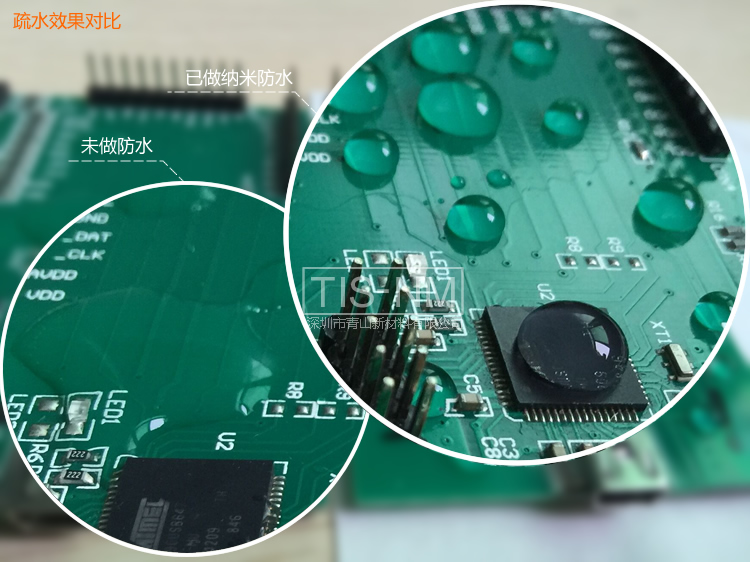

图6.PCB表面疏水现象对比(左侧为普遍表面,右侧为涂有TIS-NM纳米涂层的表面)
图7.PCB表面超疏水效果的动态展示
四、耐热性(分解)和防湿性(JIS-Z-0208 40℃ 90%RH)
※耐热性能
分解温度:温度变化使产品重量减少5%(*TGA)时候 ,皮膜开始分解.
不同的温度领域引起的分解性质不一样。
400℃以下 产生单体 C-C结合 347kj/mol
450℃以下 有产生HF的危险性 C-F结合 440kj/mol
*TGA,指Thermo Gravimetric Analysis方法。让温度在变化的过程或者保持一定的温度的条件下,测定产品的重量变化的方法。
※防潮湿性能
树脂的种类 | 膜厚(μm) | 透湿性(g/m2/24H) =24小时每平方米通过水量的换算 |
A公司的聚氨酯树脂单组份 | 30 | 880 |
B公司的亚克力树脂单组份 | 100 | 230 |
B公司的聚氨酯树脂单组份 | 100 | 300 |
TIS-NM R3008 | 8 | 640 |
上述的数据表明,使用TIS-NM纳米涂层厚度只需要亚克力、聚氨酯的1/3-1/4就能够达到同程度的透湿性能。
8μm左右的涂层厚度与普通的聚氨酯树脂单组份比较也优于其透湿性能。
该产品的特点是使用很薄的涂层厚度也能达到防湿性能。薄的涂层厚度还能达到良好的散热性能,散热性能也优于同类产品。

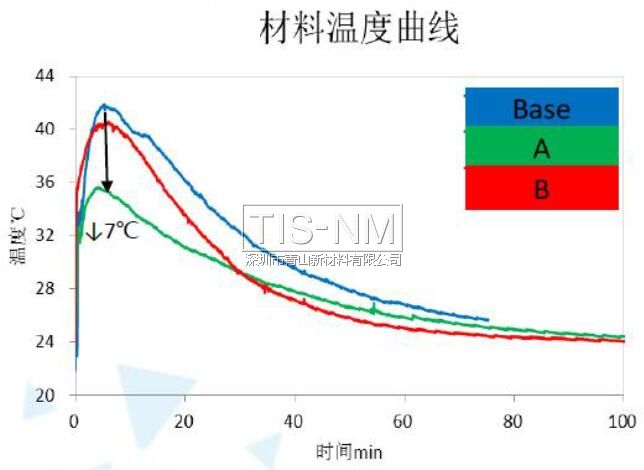

五、TIS-NM纳米涂层的湿度曲线和微观形貌
A:TIS-NM纳米防潮涂层 1% 固含 B:TIS-NM纳米防潮涂层 0.5% 固含
该涂层能使被涂覆PCB板基材工作温度显著下降

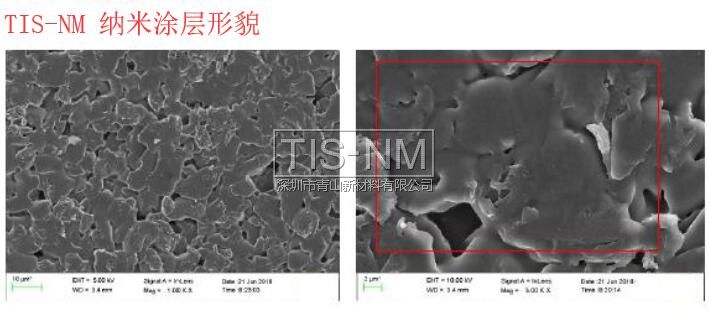

TIS-NM纳米涂层的微观形貌
六、TIS-NM电路板防潮防腐纳米涂层的特点
青山新材PCB防水防潮纳米涂层是一种无色透明,防潮防湿防腐蚀的液态产品,符合欧盟环保标准,有ROHS ,REACH 168项检测认证,可提供MSDS化学品安全数据表。

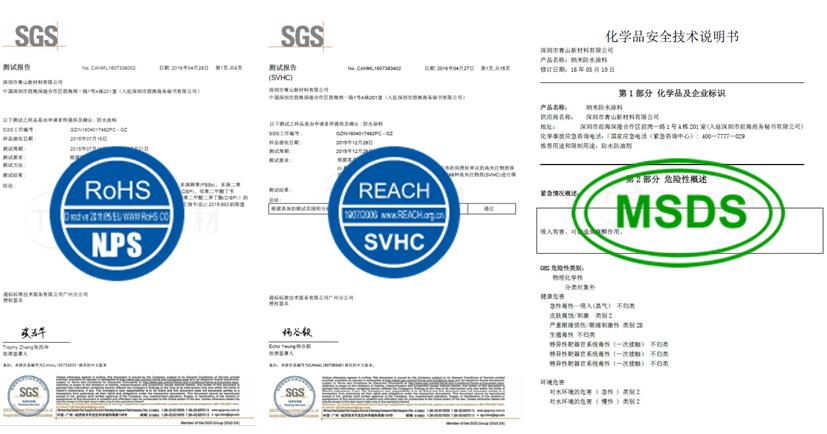

图8.青山新材纳米涂层涂料符合ROHS、REACH认证,无氯
(1)青山新材新昭和系列电路板防水系列纳米涂层涂料与各种基材PCB板都有良好的结合能力,适用温度范围-60-130摄氏度,常温储存,涂布作业环境温度28度以下并配置通风设施(夏季需空调环境,可减少挥发损耗)。
(2)在PCB线路板表面形成超疏水纳米膜层,可以有效阻止电子产品PCB线路板上元器件涉水、潮湿环境、污染气体环境以及被酸碱盐腐蚀的情况,青山TIS-NM纳米涂层已通过ASTM(美国材料与实验协会) B117-11中性盐雾(NSS)测试,测试条件为(5±1)% NaCL(m/m),测试温度为(35±2)℃,盐雾沉降(1.0~2.0)ml/(80cm2˙h),试验表明青山R系列产品的防盐雾性能都很出色,24小时试验金属件样板表面涂层受破坏面积小于1%。

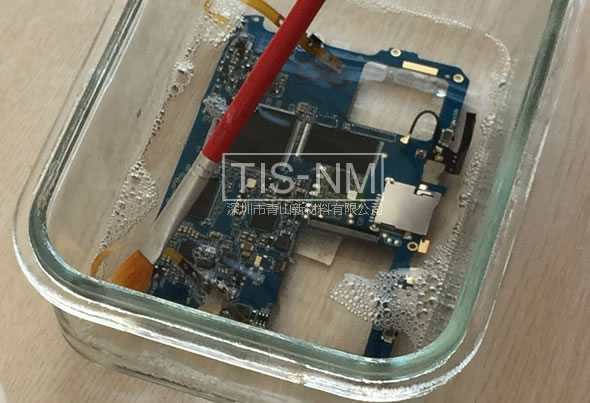

(3)采用浸泡或者刷涂的施工方法使青山纳米涂层涂料渗透至电子元件的各个细微的空隙处,达到完整的覆盖性与包裹性,进而使电子产品得到全面立体的防水效果。
(4)本产品与传统三防漆有较大的区别,相比之下,传统三防漆更不易让PCB以及元器件散热,个别成分的传统溶剂型三防漆会释放有毒有害物质,而青山新材的PCB纳米涂层更环保,符合欧盟环保标准,具备ROHS、REACH认证,卤素检测合格,PFOA/PFOS检测合格,不破坏臭氧层,青山新材纳米涂层涂料所形成的膜层厚度介于0.1-8微米,肉眼无法看到,而传统三防漆普遍是50-80微米的厚度,散热性能很好,微观结构为网状,在纳米涂料低浓度且涂层厚度级薄时涂层的表面电阻变小,呈现出导电特性,适合个别防护级别较低,但连接器需导通的需求。
(5)操作简单,浸泡只需1-3秒即可取出,在常温下晾3-5分钟完全固化,无须加热烘干,无须额外增加设备。也可采用刷涂,淋涂等方式。
(6)插件及USB类连接器若选用超低浓度的纳米涂料在作业前也可不进行预遮蔽,待涂覆TIS-NM低浓度纳米涂层后对插件及USB连接器做适当处理即可导通,但zip类插件不适合直接浸泡,实具体情况而定,以咨询我司为准。
(7)涂布之后个别元件返修时可直接焊掉维修点的膜层,无须另外清洗已固化涂层,维修后只需在焊点处用毛刷重新刷涂纳米防水剂即可。
(8)多系列多浓度级别产品,适用于不同的应用,可根据您对品质的具体要求选择适用的系列,可经样品测试后再选择。
(9)有效减少企业成本,无须投资动辄上百万的专用设备,只需要在产线增加一道工序,重要的是产品的品质因此而得到提升,PCBA得到很好的防护,延长了产品使用寿命,增加了耐用性,售后成本大幅降低。

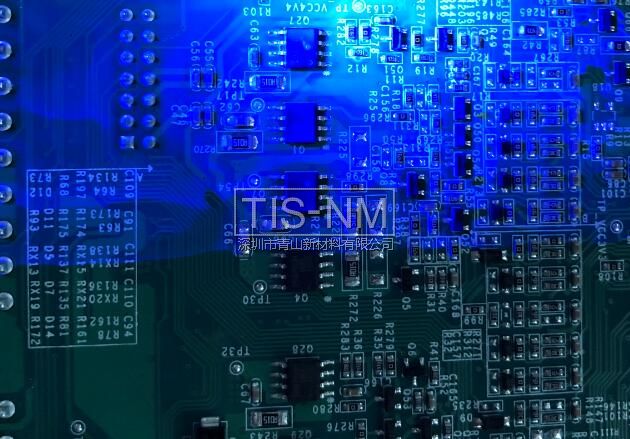

(10)本涂层新加入UV指示剂,涂覆后可使用UV365紫外光进行检测,便于检验涂层的完整性,有利于产线批量涂覆时对品质的控制。
七、纳米涂层与三防漆的区别(三防漆是哪三防?)

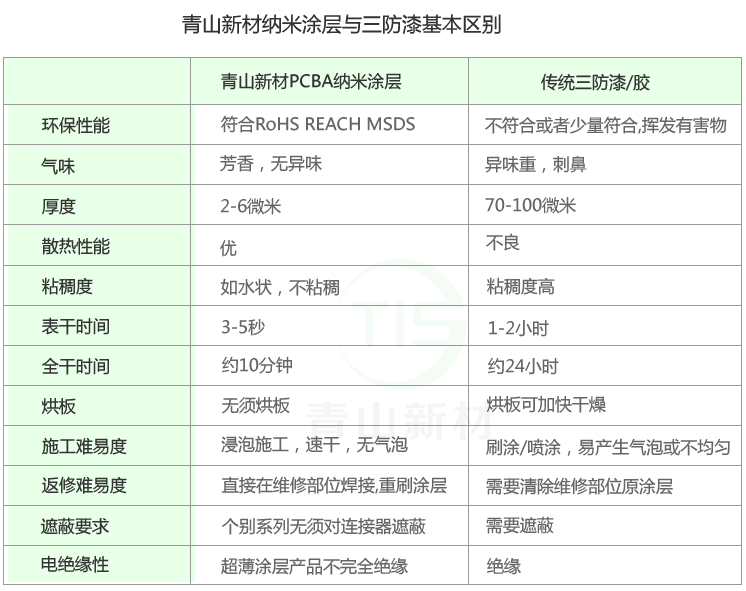

图9.纳米涂层与传统三防漆的基本区别
(1)纳米涂层比传统三防漆更薄,膜厚仅0.1-8um,散热性能好,三防漆普遍厚达50微米左右;
(2)青山新材超薄纳米涂层在浸泡涂覆前无需对较大的插件及USB连接器进行事先封堵,直接浸泡即可,可在涂覆后做适当处理从而不影响连接器导电,其它类型连接器视具体情况而定,可致电我司详细咨询;
(3)更环保,符合RoHS,REACH检测认证,可提供MSDS化学品安全使用说明、TDS、卤素检测报告等资料,适用于出口欧美产品环保要求,耐中性盐雾能力好;
(4)透明不含VOCs,目前很多传统三防漆、防水胶、防水漆产品的原料依然使用有毒易挥发含VOCs有机溶剂,属易燃物料,不符合安监部门安全生产管理要求,对人体与环境有很大伤害;(见:三防漆对人体有哪些危害?)
(5)返修更方便,温度超过130度时涂层功能开始衰减,达到300度时涂层开裂,一般焊接类工具温度是270-300度,可直接在待修元件处进行维修,维修处理之后进行小范围小面积刷涂纳米涂料即可,可采用刷涂浸涂淋涂等多种方式,而三防漆的去除并不是十分方便;(见:几种常见的三防漆漆膜去除方法)
(6)传统三防漆产品的粘稠度高,产出率低,同等质量的pcb纳米涂层涂料产出率更高;
(7)纳米涂层比传统三防漆成膜速度快,固化快,3-5分钟即干,传统三防漆则需要1-2小时表干,全干有时需要24小时,有些需要一两个月。
(8)青山新材TIS-NM纳米涂层无刺鼻气味,三防漆异味重。
(9)青山TIS-NM纳米涂层对PCB板本身无损害,而部分三防漆成份会对PCB板本身会有损害和腐蚀,甚至对电子元器件的参数值有较大影响。
八、纳米涂层的应用
青山新材TIS-NM纳米涂层产品在防水疏水的同时还可以防盐雾腐蚀,能够防止酸碱盐对线路板及电子元器件的侵蚀,非常适合电子产品防汗防潮方面的应用,特别是精密电子器件。如蓝牙运动耳机防汗、柔性PCB防水防潮、智能电子锁、指纹锁、户外LED灯具、摄像头、户外电子设备、扫地机器人、VR设备、智能家居用品、智能手表、智能医疗设备、精密仪器仪表防水防潮、船用设备耐盐雾、航天军用电子设备等。

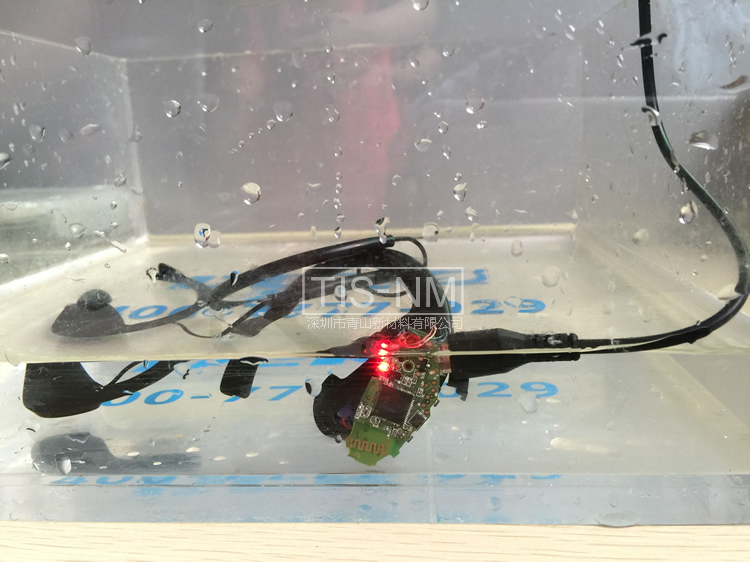

图10.运动耳机防水应用

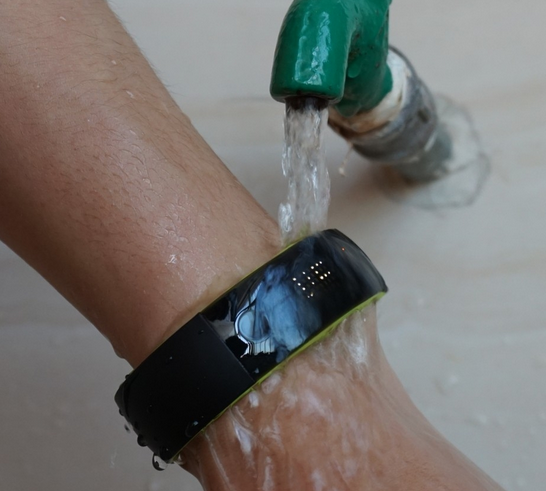

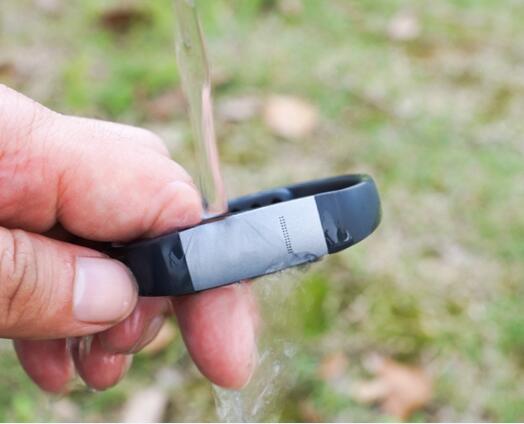

图11.智能手表手环PCB防水应用
图12.智能移动终端设备应用

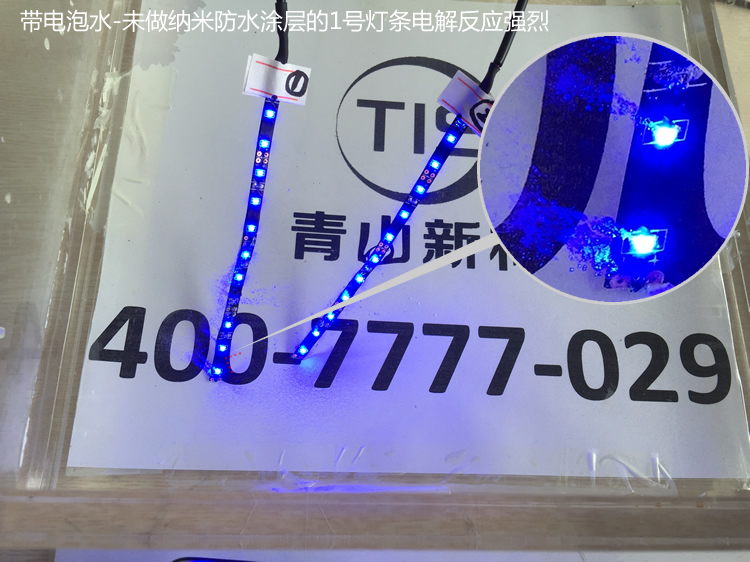

图13.LED灯条纳米涂层防水应用
更多应用案例

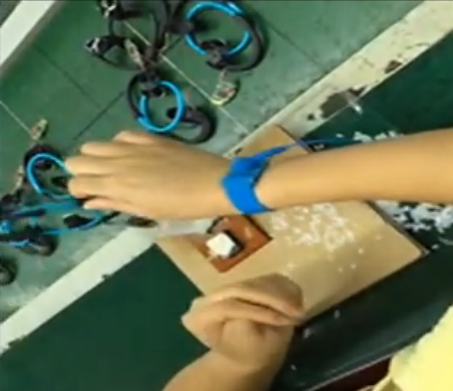

九、纳米涂层疏水视频及产线工艺
视频地址:
http://www.tisxc.com/html/pcbnm/29.html
十、电子产品防水设计与PCB防水相关阅读
※ 结构防水模具+PCBA纳米防水涂层,产品防水与其堵不如疏
