三防漆涂覆的九大要求

PCBA三防漆是常见的电路板保护涂料，是恶劣环境中工作的电子设备电路板必备耐老化防护漆，又称三防胶、电路板披覆胶、PCBA保护油、PCBA防水胶、PCBA绝缘漆，因为对PCBA具有防水、防潮、防震、防腐蚀、防尘、防静电等作用，而常规需求是PCBA防水防潮防腐蚀三防，故称“PCBA三防漆”，实则是多防漆。

因为三防漆是涂覆在电路板表面，形态如漆，所以更多人叫三防漆，然后细究其成分，其实三防漆有很多类型，比如聚胺脂类、丙烯酸脂类、硅类。三防漆在涂覆的时候有哪些要求呢？下面我们细细说来：

一、PCBA三防漆有哪些涂覆方式？

1、浸渍(dipping)：对大型设备较经济，但是涂布后的厚度会受浸渍的温度、时间、抽出的速度、垂流的时间、是否加风刀……等因素影响，有时还受到一些元器件特性的影响，不可浸渍。

2、喷涂(spraying)：对中小型设备较经济。使用喷涂的时候就像喷漆一样，涂布的均匀度取决于相对移动的速度、喷涂位置、喷涂的压力、是否有较高零件而定。另外零件底部无法喷涂到，可能需要额外处理。

3、刷涂(brushing)：对小型的设备较经济。涂布的时候容易因为涂布的技巧熟练度而造成涂布不均匀发生，另外也要留意毛刷掉毛的问题。零件底部也较难涂布。

4、选择性涂布(Selective Coating)：涂布虽然好处很多，但往往费时又费工，也可以选择有需要的部份位置涂布即可，一些三防漆喷涂机可以通过程序的设定进行选择性涂布，相较人工涂布要方便很多。

二、涂覆PCBA三防漆有哪些操作要求？

1、三防工作要在单独的房间进行，但不可完全密闭，一定有良好的通风设施。

2、操作间禁止吸烟、饮食、饮水，工作前不要引用酒精性饮料。

3、操作时要戴好口罩或防毒面具、橡胶手套、化学防护眼镜等防护器具，以免伤害到身体，这也取决于所选择的三防漆产品，如果是含笨类产品则要十分注意防护和防火，而如果是TIS-NM环保三防漆类产品，则安全性高很多，也不会有燃烧的风险。

4、工作完毕后，要及时清洗用过的器皿，整理、檫试工具和设备，并将装有三防漆的容器盖盖严。

5、工作场所应清洁无尘，无粉尘飞扬，并禁止无关人员进入。

6、工具和设备要充分接地，并做好静电防护措施。

7、操作时不要将PCBA重叠放置；PCB板要水平放置。

8、每批次原料在使用前，应做小样固化试验（3——5PCS）。

三、涂覆PCBA三防漆需用哪些工具？

三防漆、装漆盒、橡胶手套、口罩或防毒面具、毛刷、美文胶纸、镊子、通风设备、晾干架、烤箱。

四、涂覆PCBA三防漆有哪些工艺要求？

1、清洁和烘板，除去潮气和水分。刷涂前必须先将要刷涂PCBA板表面的灰尘、潮气和松香除净，使三防漆很好地粘着在线路板表面。烘板条件：60°C，30—40分钟，在烘箱中取出后趁热涂敷效果更佳。

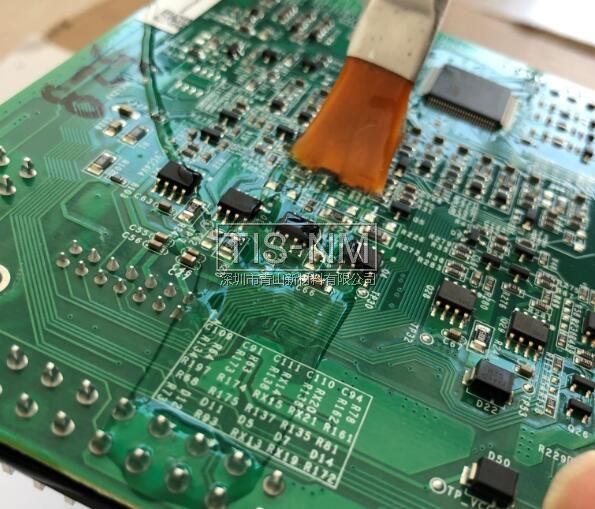

2、按产品尺寸及板面组件布局正确选择使用毛刷，将三防漆倒入容器内，然后用毛刷粘适当胶液对线路板进行均匀刷涂。

3、刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘。

4、刷涂时PCBA板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，刷涂厚度在0.1-0.3mm之间为宜。

5、刷涂后插式组件多的一面向上水平摆放在风干架上表干固化（用加热的方法可使涂层加速固化）。

6、在往PCB上涂三防漆时，所有连接接插器件、插座、开关、散热器（片）、散热区域等（不可涂三防漆元器件见备注）是不允许刷涂三防漆的,在涂刷时需使用美纹纸遮盖保护。

7、如果希望得到较厚的涂层，可通过涂两层较薄的涂层来获得（要求必须在第一层完全晾干后才允许涂上第二层）。

五、涂覆PCBA三防漆有哪些技术要求？

1、刷三防漆保护须在PCBA组装前经测试、检验合格并彻底清洁干净后进行。

2、使用的毛刷要保持清洁，禁止再用于其他作业；毛刷涂漆时要注意不要滴漏到不需涂漆的部分；使用后的毛刷要用稀料等清洗干净。

3、涂覆层要透明，并且均匀覆盖PCB板和组件，色泽和稠度均匀一致。

4、工艺步骤为：  涂刷A面→表干→涂刷B面→室温固化

5、喷涂厚度：  喷涂厚度为0.1mm—0.3mm

6、所有涂覆作业应不低于16℃及相对湿度低于75%的条件下进行。PCB作为复合材料会吸潮，如不去潮，三防漆不能充分起保护作用，预干、真空干燥可去除大部分湿气。

六、涂覆PCBA三防漆有哪些注意事项？

1、三防漆超过保质期，禁止使用。

2、存储容器开封后应密闭保存。

3、禁止把使用剩余的三防漆倒回原存储容器内，要分开密闭保存。

4、长时间（大于12小时）未开启工作间或存储间，应通风15分钟后再进入。

5、不慎溅入眼镜应立即翻开上下眼睑，用流动清水或生理盐水冲洗干净，然后就医处理。

6、刷涂时如感觉不适，应迅速离开作业现场至空气新鲜处，呼吸困难时给予输氧，然后就医处理。

七、涂覆PCBA三防漆有哪些质量要求？

1、PCB表面不能有流漆、滴漏现象，不可有半润湿现象。

2、三防漆层应平整、光亮，薄厚均匀，将焊盘、贴式组件或导体表面保护好。

3、漆层表面不能有桔皮形、气泡、针孔、波纹现象。

4、不需要防护的器件或组件上不需刷涂三防漆。

5、三防后的印制板应干净、整洁，没有元器件损伤现象。

6、板面和元器件上没有污物、手印、波纹、缩孔、灰尘等缺陷和外来物，无粉化、无起皮现象。

八、PCBA哪些元器件不能涂覆三防漆？

1、大功率带散热面或散热器组件、功率电阻、功率二极管、水泥电阻。

2、拨码开关、可调电阻、蜂鸣器、电池座、保险座（管）、IC座、轻触开关。

3、所有类型插座、排针、接线端子及DB头。

4、插式或贴式发光二极管、数码管。

5、其他由图纸规定的不可使用绝缘漆的部分及器件。

6、PCBA板卡的螺丝孔不能刷涂三防漆。

九、涂覆PCBA三防漆有哪些储存要求？

1、原材料应储存在阴凉、干燥的库房内（室温不宜超过30度），安装有防爆型通风系统和设备，并应远离热源。

2、要与其它种类的化学品分开储存，并要有明确的物料标识，切忌混储。

3、注意防火，并配备消防器材。

4、储存库房应备有泄露应急设备和合理的收容材料（如沙土）。

5、库房应保持通风，防止泄露气体聚集而引发意外。

6、储存容器上应注明有效使用日期。

7、存储货架或设备应接地良好，禁止使用易产生火花的设备和工具。
